■ W항가차 싱글(나이론)
|
MODEL |

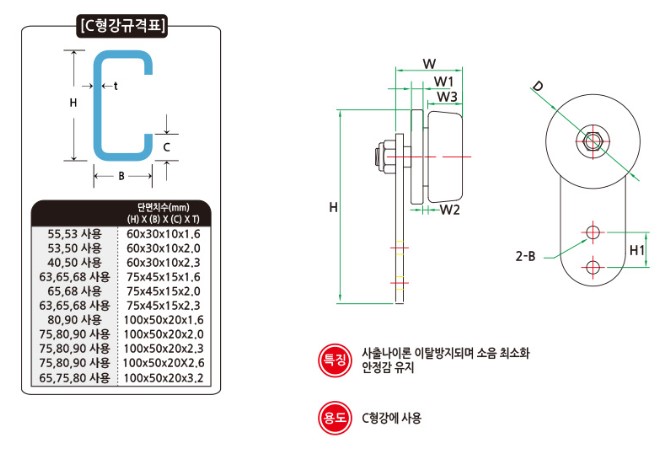

DIMENSION(mm) | ||||||||||||
|
바퀴외경 (D) |
바퀴폭 (W) |
홈폭 (W1-W2-W3) |
총높이 (H) |
볼트간거리 (H1) |
판두께 (T) |
볼트홀 (B) |
삽입베어링 (Z) |
허용하중 (KG) | |||||
|
CW1 55 |
55 |
30 |
7-3-20 |
155 |
20.5 |
4.5 |
7.5 |
6001 |
50 | ||||
|
CW1 68 |
68 |
30 |
7-3-20 |
164 |
29.5 |
6 |
9.5 |
6001 |
60 | ||||
■ W항가차 싱글(철)
|
MODEL |
DIMENSION(mm) | ||||||||||||
|
바퀴외경 (D) |
바퀴폭 (W) |
홈폭 (W1-W2-W3) |
총높이 (H) |
볼트간거리 (H1) |
판두께 (T) |
볼트홀 (B) |
삽입베어링 (Z) |
허용하중 (KG) | |||||
|
CL 60-30 | 52
| 29 | 7-4-18 | 125 | 20.5 | 4.5 | 7.5 | 6001 | 100 | ||||
|
CL 75-45 |
64 | 30 | 7-4-19 | 160 | 29.5 | 6 | 9.5 | 6001 | 120 | ||||
도면 불법도용을 불허함
